CAPACITIVE TYPE FINGERPRINT SENSOR

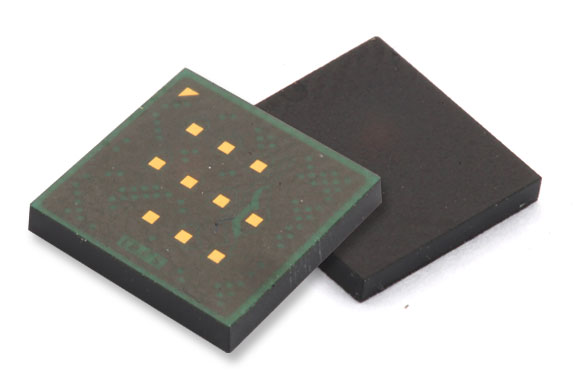

지문인식은 생체인식 솔루션중 가장 보편화된 솔루션으로, 당사는 자체 개발한 정전용량 방식의 지문인식 센서와 지문인식 알고리즘 보유하고 있습니다.BF10A
-
Feature
- 정전용량 방식 지문 터치 센서
- 저전력 설계 적용
- Bezel 적용으로 노이즈에 강함
- 스프레이 코팅 표면처리 가능
- 최대 120um 두께 센싱 가능
Specification
| Basic items | Parameters | Description |
| Sensing | Pixel Array | 88R * 88C |
| Pixel resolution | 500 DPI | |
| Supply voltage | Analog Core | 1.8V |
| IO VDD | 1.8V / 3.3V | |
| Operating average current | Image Capture mode | 1mA |
| Finger Detection mode | 40uA | |
| Junction temperature | Operating temperature | -40 ~ 125℃ |
| Host interface | Mode 0 SPI | Up to 12MHz |
| IRQ | Interrupt signal to inform the sensor status | |
| ESD | HBM | Up to ±2kV |

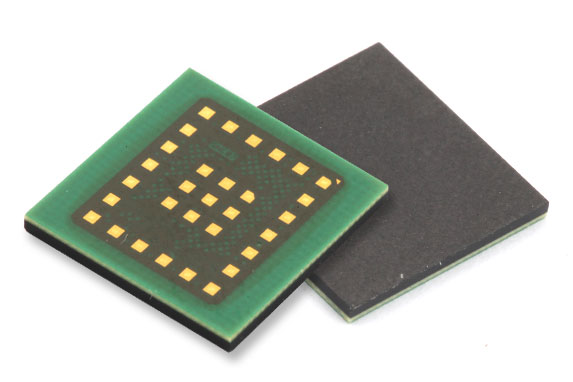

BF30A
-
Feature
- 정전용량 방식 지문 터치 센서
- 지문센서 터치모드 (Tap/double-Tap/Holding mode)
- 저전력 설계 적용
- Bezel 미적용
- 스프레이 코팅 / 커버 글래스 표면처리 가능
- 최대 230um 두께 센싱 가능
Specification
| Basic items | Parameters | Description |
| Sensing | Area | 160R * 160C |
| Pixel resolution | 508 DPI | |
| Supply voltage | Analog Core | 3.3V |
| IO VDD | 1.8V / 3.3V | |
| Operating average current | Image Capture mode | 5mA |
| Finger Detection mode | 35uA | |
| Junction temperature | Operating temperature | -40 ~ 125℃ |
| Host interface | Mode 0 SPI | Up to 12MHz |
| IRQ | Interrupt signal to inform the sensor status | |
| ESD | HBM | Up to ±8kV |

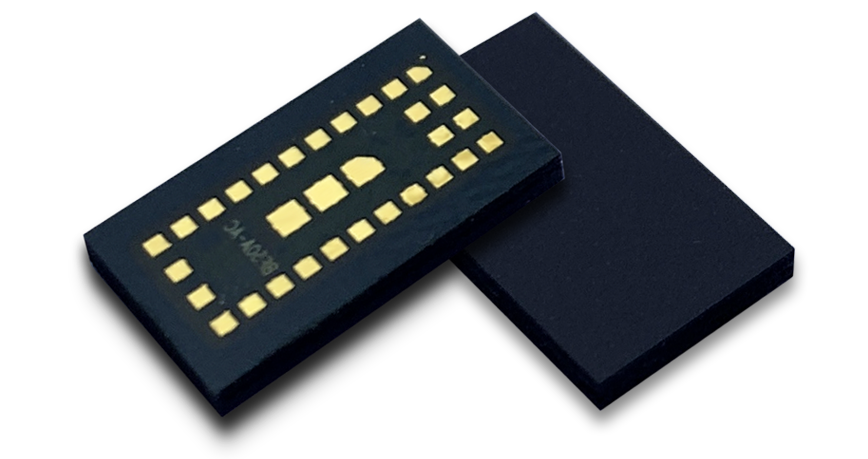

BF50A
-
Feature
- BF30A Pixel Array 수정 버전
- 지문센서 터치모드 (Tap/double-Tap/Holding mode)
- Finger Detection/Click, Flexible size image capture, image read with accelerating or rotating
Specification
| Basic items | Parameters | Description |
| Sensing | Area | 96R * 176C |
| Pixel resolution | 508 DPI | |
| Supply voltage | Analog Core | 3.3V |
| IO VDD | 1.8V / 3.3V | |
| Operating average current | Image Capture mode | 5mA |
| Finger Detection mode | TBD | |
| Junction temperature | Operating temperature | -40 ~ 125℃ |
| Host interface | Mode 0 SPI | Up to 12MHz |
| IRQ | Interrupt signal to inform the sensor status | |
| ESD | HBM | Up to ±8kV |
